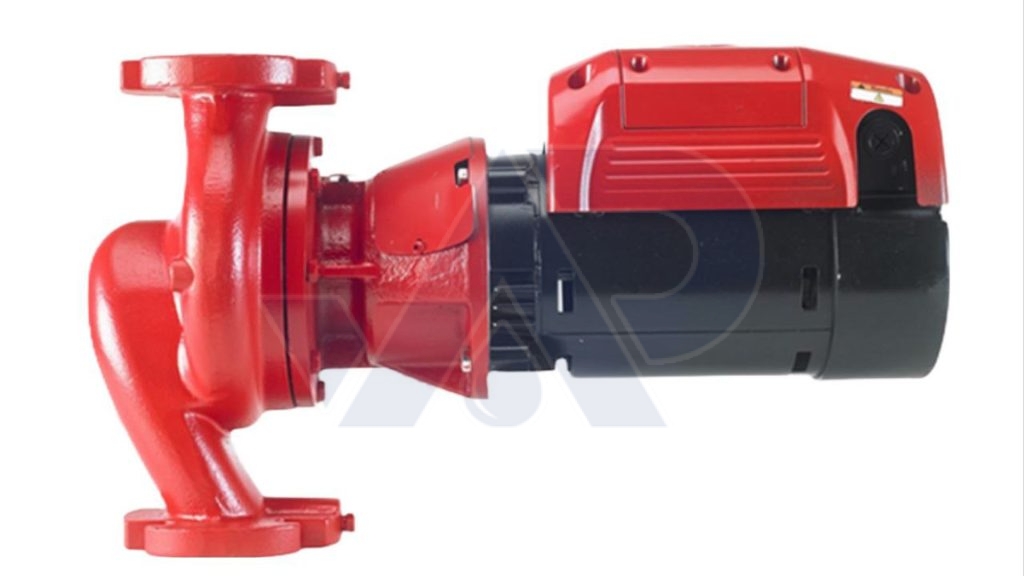

پمپ سیرکولاتور چیست؟ پمپ سیرکولاتور نوعی پمپ گردشی است که برای به گردش درآوردن آب یا سیال در سیستمهای بسته مانند شوفاژخانهها، موتورخانهها و سامانههای گرمایشی یا سرمایشی استفاده میشود. این پمپ با مصرف کم برق و عملکرد پیوسته، نقش کلیدی در انتقال حرارت و افزایش بازده سیستمهای گرمایشی دارد.
در ادامه این مطلب از سایت آسان پمپ، با ساختار، کاربردها و نکات مهم انتخاب پمپ سیرکولاتور آشنا میشویم.

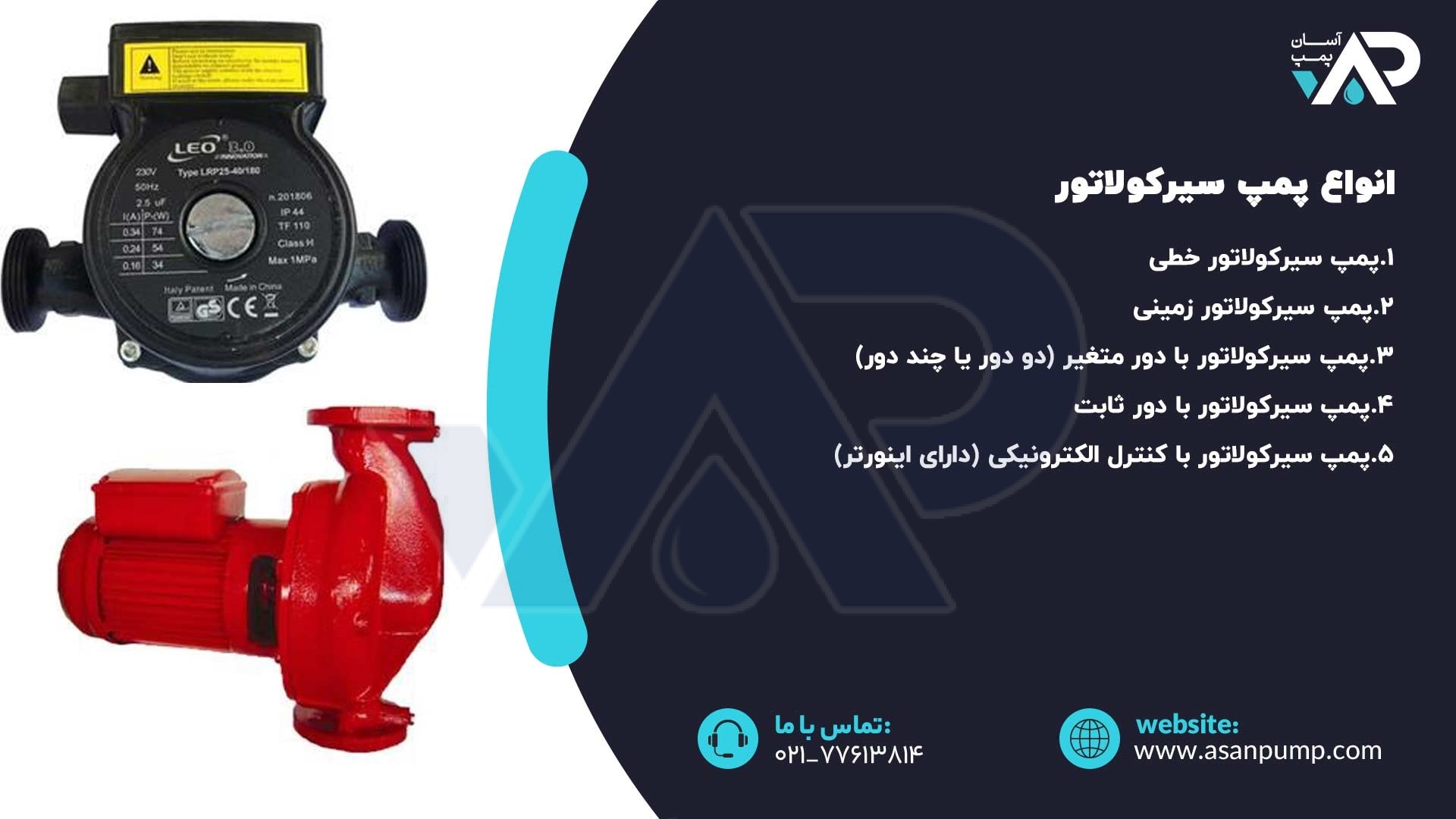

انواع پمپ سیرکولاتور
پمپهای سیرکولاتور از نظر طراحی و کاربرد به انواع مختلفی دستهبندی میشوند که هر کدام برای شرایط و نیازهای خاصی مناسب هستند. در ادامه به رایجترین انواع این پمپها و ویژگیهای آنها میپردازیم:
پمپ سیرکولاتور خطی
این نوع پمپ به صورت مستقیم روی مسیر لوله نصب میشود و آب را در راستای خط لوله پمپاژ میکند. پمپهای خطی بیشتر در سیستمهای گرمایشی منازل و آپارتمانها کاربرد دارند. از مزایای آن میتوان به نصب آسان، اشغال فضای کم و بهرهبرداری ساده اشاره کرد.
پمپ سیرکولاتور زمینی
پمپهای زمینی معمولا در سیستمهای بزرگ مانند موتورخانههای مرکزی، ساختمانهای تجاری و صنعتی مورد استفاده قرار میگیرند. این پمپها دارای توان و دبی بالایی هستند و نصب آنها نیازمند تراز دقیق و فونداسیون مناسب است. برای کسب اطلاعات در مورد تفاوت پمپ سیرکولاتور خطی و زمینی، این مقاله از آسان پمپ پیشنهاد میشود.
پمپ سیرکولاتور با دور متغیر (دو دور یا چند دور)
این مدلها امکان تنظیم سرعت گردش موتور را دارند و میتوانند متناسب با نیاز سیستم، عملکرد خود را تغییر دهند. قابلیت تنظیم دور باعث کاهش مصرف انرژی و افزایش بازدهی پمپ میشود.
پمپ سیرکولاتور با دور ثابت
برخلاف مدلهای دور متغیر، این نوع پمپها فقط با یک سرعت مشخص کار میکنند. طراحی ساده و قیمت پایین از مزایای آنهاست، اما ممکن است در مقایسه با مدلهای پیشرفتهتر، مصرف برق بیشتری داشته باشند.
پمپ سیرکولاتور با کنترل الکترونیکی (دارای اینورتر)
در مدلهای پیشرفتهتر، کنترل دور موتور بهصورت هوشمند و با توجه به نیاز سیستم انجام میشود. این پمپها عملکردی دقیقتر و اقتصادیتر دارند و برای ساختمانهای مدرن و پروژههای هوشمند گزینهای بسیار مناسب به شمار میآیند. برای تامین نیازهای سیستم خود، مدل مناسب را انتخاب کنید. همین حالا اقدام به خرید پمپ سیرکولاتور کنید.

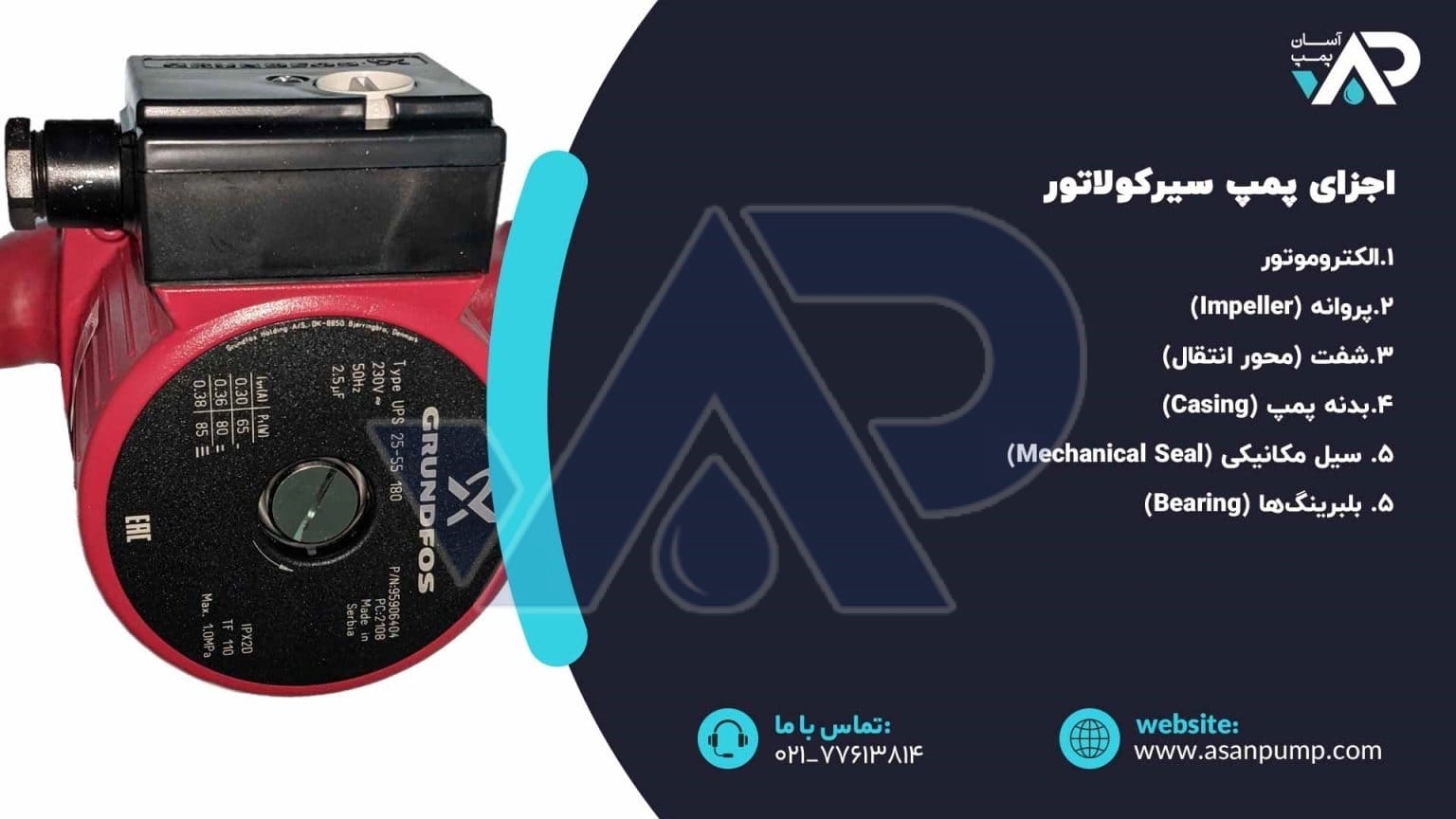

اجزای پمپ سیرکولاتور
پمپ سیرکولاتور از اجزای گوناگونی تشکیل شده است که هر یک نقشی اساسی در عملکرد صحیح و گردش مداوم سیال در سیستم ایفا میکنند. آشنایی با این بخشها میتواند به کاربران در انتخاب، نگهداری و تعمیر پمپ کمک شایانی کند. در ادامه، با اصلیترین اجزای پمپ سیرکولاتور آشنا میشوید:
الکتروموتور
الکتروموتور وظیفه تامین نیروی محرکه پمپ را دارد. این موتور که معمولا از نوع القایی و در مدلهای تک فاز یا سه فاز عرضه میشود، با چرخاندن محور اصلی، انرژی لازم برای حرکت پروانه را فراهم میکند. توان موتور بر اساس نیاز سیستم و ظرفیت پمپ انتخاب میشود.
پروانه (Impeller)
پروانه یکی از مهمترین اجزای پمپ است که انرژی مکانیکی حاصل از موتور را به انرژی حرکتی در سیال تبدیل میکند. با چرخش سریع خود، سیال را به داخل میکشد و با فشار به مدار پمپاژ میفرستد. پروانهها معمولاً از موادی مانند برنج، فولاد ضدزنگ یا پلیمرهای مقاوم ساخته میشوند تا دوام و عملکرد بالایی داشته باشند.
شفت (محور انتقال)
شفت قطعهای است که وظیفه انتقال نیروی چرخشی موتور به پروانه را بر عهده دارد. دقت در طراحی و توازن شفت اهمیت بالایی دارد؛ چرا که هرگونه لرزش یا اصطکاک بیش از حد میتواند موجب کاهش عمر پمپ شود. معمولا این قطعه از فولاد ضدزنگ ساخته میشود تا در برابر خوردگی مقاوم باشد.
بدنه پمپ (Casing)
بدنه یا پوسته پمپ، ساختاری است که سایر اجزا را دربر میگیرد و از آنها در برابر آسیبهای مکانیکی و فشار سیال محافظت میکند. همچنین هدایت صحیح جریان آب نیز بر عهده این بخش است. متریال بدنه بسته به نوع کاربرد میتواند چدن، استیل یا آلیاژهای مقاوم باشد. با انتخاب دقیق و آگاهانه، عملکرد سیستم خود را تضمین کنید. همین حالا خرید بوستر پمپ آبرسانی را انجام دهید.
سیل مکانیکی (Mechanical Seal)
سیل مکانیکی یا آببند مکانیکی، قطعهای مهم در جلوگیری از نشتی آب بین بخشهای ثابت و چرخشی پمپ است. این آببند از ترکیب سرامیک، گرافیت و فنر ساخته شده و از ورود آب به موتور جلوگیری میکند.
بلبرینگها (Bearing)
بلبرینگها وظیفه کاهش اصطکاک بین شفت و سایر اجزای متحرک پمپ را بر عهده دارند. استفاده از بلبرینگهای باکیفیت، نهتنها باعث حرکت نرم و بیصدا میشود، بلکه عمر مفید پمپ را نیز افزایش میدهد و از ایجاد لرزش و سایش زودهنگام جلوگیری میکند.
طرز کار پمپ سیرکولاتور
پمپ سیرکولاتور به گونهای طراحی شده است که بتواند آب یا هر سیال دیگر را به صورت پیوسته در یک مدار بسته به گردش درآورد، بدون آنکه نیاز به مکش از منابع بیرونی داشته باشد. این نوع پمپها عمدتا در سیستمهای گرمایشی، سرمایشی، شوفاژخانهها و گرمایش از کف کاربرد دارند. عملکرد پمپ سیرکولاتور به این صورت است که:
- راهاندازی الکتروموتور: با روشن شدن پمپ، الکتروموتور شروع به چرخش میکند. این حرکت دورانی از طریق محور (شفت) به پروانه منتقل شده و باعث چرخش سریع آن میشود.
- ایجاد فشار توسط پروانه: پروانه با چرخش خود، انرژی مکانیکی را به سیال منتقل میکند. سیال از طریق دهانه ورودی وارد پمپ شده و با کمک نیروی گریز از مرکز ایجادشده توسط پرههای پروانه، به سمت خروجی پمپ رانده میشود.
- انتقال سیال به سیستم: سیال پرفشار از خروجی پمپ وارد لولهها میشود و در مسیر خود، گرما یا سرما را به اجزای مختلف سیستم از جمله رادیاتورها، فنکویلها یا مبدلهای حرارتی منتقل میکند.
- بازگشت به مدار: پس از عبور از سیستم و تبادل حرارت، سیال دوباره به ورودی پمپ بازمیگردد و این چرخه به طور مداوم تکرار میشود تا جریان یکنواخت در مدار بسته حفظ شود.
از آنجا که پمپ سیرکولاتور در یک مدار بسته فعالیت میکند، نیازی به مکش سیال از منابع خارجی وجود ندارد. این ویژگی باعث کاهش مصرف انرژی، افزایش بازدهی و کاهش استهلاک قطعات میشود. همچنین برخی مدلهای مدرن به سنسورهای هوشمند و سیستم کنترل دور مجهز هستند که بر اساس دمای سیال یا فشار سیستم، سرعت چرخش پروانه را بهطور خودکار تنظیم میکنند و کارایی کلی سیستم را بهینه میسازند.
وجود پمپ آب با کیفیت و متناسب، کلید رفع مشکلات فشار پایین و تامین آب پایدار در ساختمانهاست. انتخاب صحیح پمپ به عملکرد بهتر و عمر طولانیتر سیستم کمک میکند. امروز خرید پمپ آب را انجام دهید.

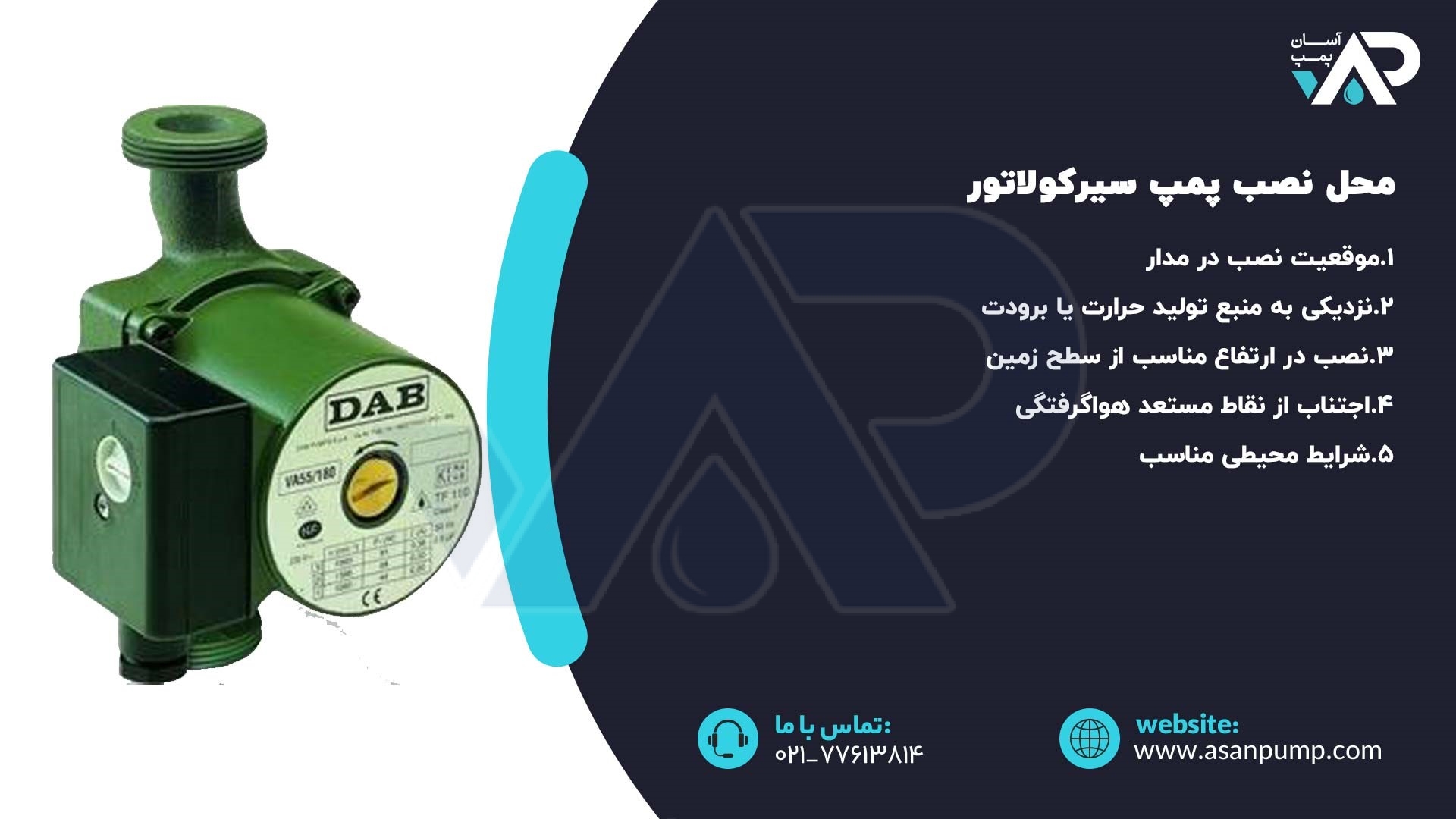

محل نصب پمپ سیرکولاتور
انتخاب محل مناسب برای نصب پمپ سیرکولاتور نقش مهمی در بهبود عملکرد، افزایش راندمان و طول عمر سیستم گرمایشی یا سرمایشی دارد. نصب نادرست پمپ میتواند منجر به بروز مشکلاتی مانند کاهش فشار، ایجاد صداهای مزاحم یا حتی آسیب به تجهیزات شود. در ادامه، اصول مهم در تعیین محل نصب پمپ آورده شده است:
۱.موقعیت نصب در مدار
پمپ سیرکولاتور معمولا در مسیر برگشت سیال (از مصرفکننده به دیگ یا منبع حرارتی) نصب میشود. این محل بهدلیل دمای پایینتر سیال، از گرم شدن بیشازحد موتور جلوگیری میکند و ایمنی بیشتری دارد. البته در برخی شرایط خاص و با تشخیص کارشناس، ممکن است نصب در مسیر رفت نیز انجام شود، اما مسیر برگشت انتخابی رایجتر و مطمئنتر است.
۲.نزدیکی به منبع تولید حرارت یا برودت
برای به حداقل رساندن افت فشار و تسهیل در گردش سیال، پمپ باید در نزدیکی تجهیزات اصلی مانند دیگ بخار، چیلر، مخزن کویلدار یا کلکتور خورشیدی نصب شود.
۳.نصب در ارتفاع مناسب از سطح زمین
برای دسترسی راحتتر به پمپ در زمان تعمیر یا سرویس، و کاهش لرزش و صدای ناشی از عملکرد، توصیه میشود پمپ روی یک پایه بتنی تراز و مستحکم قرار گیرد. این کار همچنین از تماس مستقیم با سطح مرطوب موتورخانه جلوگیری میکند.
۴.اجتناب از نقاط مستعد هواگرفتگی
پمپ نباید در بالاترین نقاط مدار قرار گیرد، چرا که این موقعیتها مستعد جمع شدن هوا و ایجاد اختلال در عملکرد پمپ هستند. بهترین مکان، مسیری است که سیال بدون مانع و به طور یکنواخت جریان داشته باشد.
۵.شرایط محیطی مناسب
برای حفاظت از الکتروموتور و سایر اجزای فلزی، پمپ باید در محیطی با تهویه مناسب، دمای کنترل شده و رطوبت پایین نصب شود. این شرایط از زنگ زدگی و خرابی زود هنگام قطعات جلوگیری میکند و عمر مفید سیستم را افزایش میدهد. رعایت این نکات هنگام نصب پمپ، تضمین کننده کارکرد پایدار، بدون لرزش و با بازدهی بالا خواهد بود.
کاربرد پمپ سیرکولاتور
پمپ سیرکولاتور یکی از اجزای کلیدی در بسیاری از سیستمهای تاسیساتی و تهویه مطبوع به شمار میرود. وظیفه اصلی این پمپ به گردش درآوردن سیال (معمولا آب) در یک مدار بسته است تا انتقال حرارت به صورت یکنواخت و مداوم انجام شود. در ادامه با مهمترین کاربردهای پمپ سیرکولاتور آشنا میشویم:
- سیستمهای گرمایش مرکزی (موتورخانهها)
- موقعیت نصب در مدار
- نزدیکی به منبع تولید حرارت یا برودت
- نصب در ارتفاع مناسب از سطح زمین
- اجتناب از نقاط مستعد هواگرفتگی
- شرایط محیطی مناسب
سیستمهای گرمایش مرکزی (موتورخانهها)
در موتورخانههای مسکونی و تجاری، پمپ سیرکولاتور آب گرم تولیدشده در دیگ را به سمت رادیاتورها، فنکویلها یا گرمایش از کف هدایت میکند و پس از انتقال حرارت، آن را دوباره به دیگ بازمیگرداند.
موقعیت نصب در مدار
پمپ سیرکولاتور معمولا در مسیر برگشت سیال (از مصرفکننده به دیگ یا منبع حرارتی) نصب میشود. این محل به دلیل دمای پایینتر سیال، از گرم شدن بیش از حد موتور جلوگیری میکند و ایمنی بیشتری دارد. البته در برخی شرایط خاص و با تشخیص کارشناس، ممکن است نصب در مسیر رفت نیز انجام شود، اما مسیر برگشت انتخابی رایجتر و مطمئنتر است.
نزدیکی به منبع تولید حرارت یا برودت
برای به حداقل رساندن افت فشار و تسهیل در گردش سیال، پمپ باید در نزدیکی تجهیزات اصلی مانند دیگ بخار، چیلر، مخزن کویلدار یا کلکتور خورشیدی نصب شود.
نصب در ارتفاع مناسب از سطح زمین
برای دسترسی راحتتر به پمپ در زمان تعمیر یا سرویس، و کاهش لرزش و صدای ناشی از عملکرد، توصیه میشود پمپ روی یک پایه بتنی تراز و مستحکم قرار گیرد. این کار همچنین از تماس مستقیم با سطح مرطوب موتورخانه جلوگیری میکند.
اجتناب از نقاط مستعد هواگرفتگی
پمپ نباید در بالاترین نقاط مدار قرار گیرد؛ چرا که این موقعیتها مستعد جمع شدن هوا و ایجاد اختلال در عملکرد پمپ هستند. بهترین مکان، مسیری است که سیال بدون مانع و بهطور یکنواخت جریان داشته باشد.
شرایط محیطی مناسب
برای حفاظت از الکتروموتور و سایر اجزای فلزی، پمپ باید در محیطی با تهویه مناسب، دمای کنترل شده و رطوبت پایین نصب شود. این شرایط از زنگزدگی و خرابی زود هنگام قطعات جلوگیری میکند و عمر مفید سیستم را افزایش میدهد.
مزایا و معایب پمپ سیرکوله
|
مزایا |
معایب |
|
گردش پیوسته سیال در مدار بسته |
عدم توانایی در مکش از منابع باز |
|
کاهش مصرف انرژی نسبت به پمپهای سنتی |
نیاز به انتخاب صحیح براساس ظرفیت سیستم |
|
نصب آسان، بهویژه در مدلهای خطی |
احتمال خرابی سیل مکانیکی در صورت بیتوجهی به نگهداری |
|
کارکرد بیصدا و لرزش کم |
کاهش راندمان در صورت وجود هوا در سیستم |
|
مناسب برای انواع سیستمهای گرمایشی و سرمایشی |
قیمت بالاتر در مدلهای هوشمند یا اینورتردار |
|
تنوع بالا در مدل، برند و ظرفیت |
حساسیت نسبت به کیفیت آب و وجود ذرات معلق |
|
امکان کنترل هوشمند دور موتور در مدلهای پیشرفته |
نیاز به هواگیری منظم در برخی سیستمها |

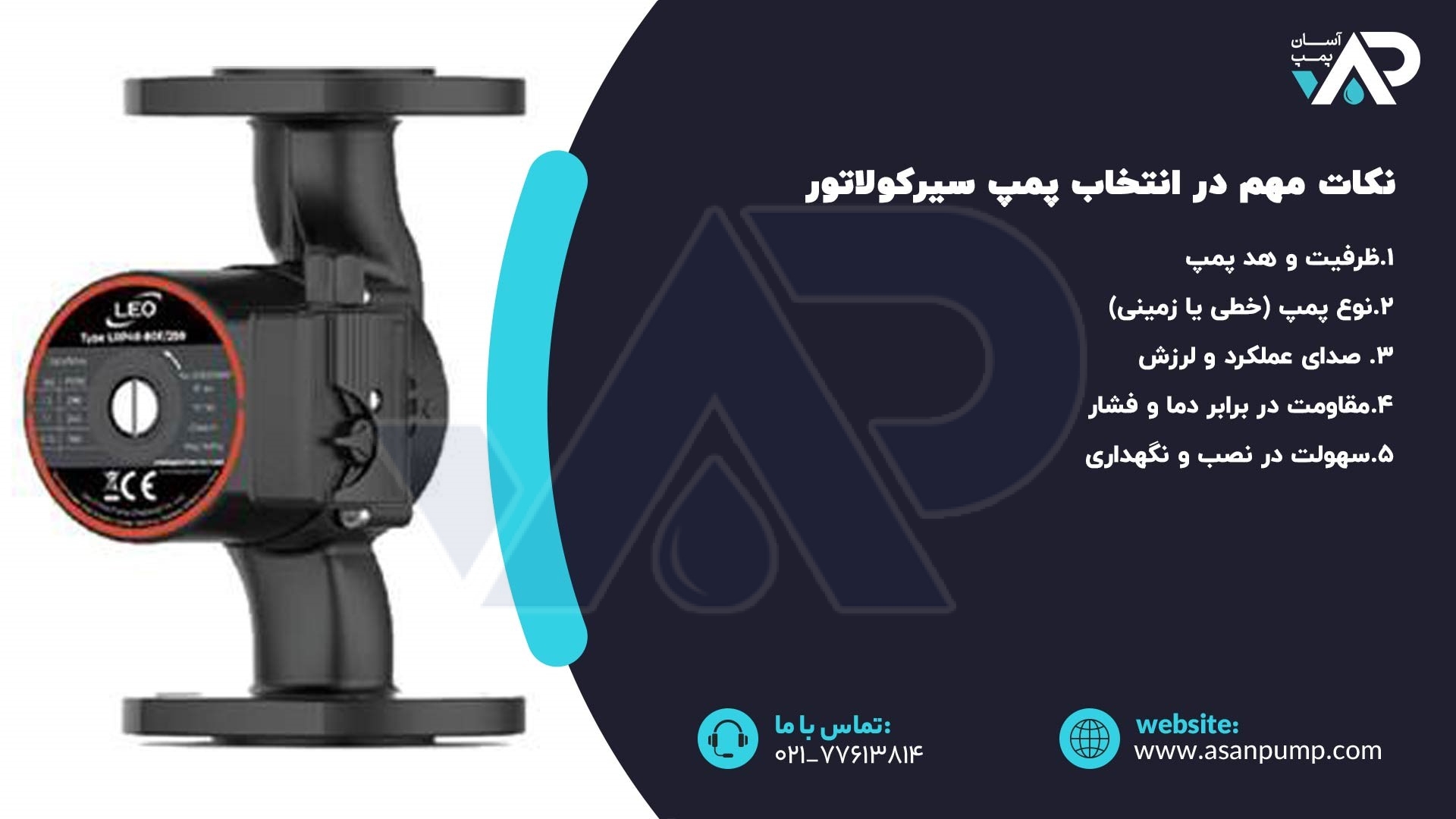

نکات مهم در انتخاب پمپ سیرکولاتور
انتخاب درست پمپ سیرکولاتور، نهتنها باعث افزایش بهرهوری سیستم گرمایشی یا سرمایشی میشود، بلکه در مصرف انرژی، هزینههای نگهداری و عمر تجهیزات نیز تأثیر بسزایی دارد. در ادامه با مهمترین نکاتی که هنگام خرید پمپ سیرکولاتور باید به آنها توجه کنید آشنا میشویم:
۱.ظرفیت و هد پمپ
یکی از اولین فاکتورها، میزان دبی (مقدار آب عبوری) و هد (ارتفاع پمپاژ) مورد نیاز سیستم است. این مقادیر باید با توجه به متراژ ساختمان، نوع سیستم (رادیاتور، گرمایش از کف، فنکویل و…) و ارتفاع بین اجزا بهدرستی محاسبه شود.
۲.نوع پمپ (خطی یا زمینی)
در ساختمانهای کوچک تا متوسط، معمولا از پمپ خطی استفاده میشود، اما در پروژههای بزرگ یا صنعتی، پمپهای زمینی با توان بالاتر مناسبتر هستند. انتخاب نوع پمپ باید بر اساس حجم سیستم و نوع کاربرد انجام شود.
۳. صدای عملکرد و لرزش
در مکانهایی مانند موتورخانههای خانگی یا نزدیک به فضای سکونت، پمپهایی با صدای کم و لرزش پایین انتخاب بهتری هستند. دقت به یاتاقانها و طراحی مهندسی پمپ در این مورد مهم است.
۴.مقاومت در برابر دما و فشار
با توجه به نوع کاربرد، باید پمپی انتخاب شود که توانایی تحمل دمای بالا (مانند استفاده در سیستمهای آب گرم مصرفی یا شوفاژ) و فشار کاری سیستم را داشته باشد. بررسی مشخصات فنی ارائهشده توسط تولیدکننده در این زمینه اهمیت زیادی دارد تا از عملکرد ایمن و پایدار پمپ اطمینان حاصل شود.
۵.سهولت در نصب و نگهداری
پمپهایی که طراحی سادهتری دارند و به راحتی نصب میشوند، هزینههای راهاندازی و سرویس دورهای کمتری دارند. همچنین در انتخاب برند، در دسترس بودن قطعات یدکی و خدمات پس از فروش از عوامل مهمی هستند که باید مورد توجه قرار گیرند.
نتیجهگیری
پمپ سیرکولاتور یکی از اجزای کلیدی و حیاتی در سیستمهای گرمایشی و سرمایشی ساختمان به شمار میرود. انتخاب صحیح این پمپ میتواند عملکرد سیستم را بهینه کرده، از هدر رفت انرژی جلوگیری کند و در نهایت باعث کاهش هزینههای بهرهبرداری شود.
آشنایی با مشخصات فنی، نوع کاربرد و انتخاب برندهای معتبر، به شما در تهیه مناسبترین گزینه متناسب با نیازتان کمک خواهد کرد. اگر تجربهای در استفاده از پمپ سیرکولاتور دارید یا هنگام انتخاب و نصب با چالشی روبهرو شدهاید، خوشحال میشویم در بخش نظرات سایت آسان پمپ نظرات خود را با ما و دیگر کاربران به اشتراک بگذارید. نظرات شما به کاملتر شدن این مطلب کمک میکند.
سوالات متداول
- پمپ سیرکولاتور چه وظیفهای در سیستم گرمایشی دارد؟
- پمپ سیرکولاتور با گردش آب گرم بین دیگ و رادیاتورها یا گرمایش از کف، باعث توزیع یکنواخت گرما در ساختمان میشود و کارایی سیستم حرارتی را بهبود میبخشد.
- آیا پمپ سیرکولاتور فقط در سیستمهای گرمایشی استفاده میشود؟
- خیر، پمپ سیرکولاتور علاوه بر سیستمهای گرمایشی، در سیستمهای سرمایشی مانند چیلر و فنکویل نیز برای گردش آب سرد در مدار بسته کاربرد دارد.
- تفاوت پمپ سیرکولاتور با پمپ معمولی در چیست؟
- پمپ سیرکولاتور در مدار بسته کار میکند و برای سیرکوله سیال طراحی شده،؛ در حالی که پمپهای معمولی معمولا برای انتقال سیال از یک منبع به نقطه دیگر استفاده میشوند.
- آیا انتخاب پمپ سیرکولاتور به متراژ ساختمان بستگی دارد؟
- بله، ظرفیت و هد پمپ سیرکولاتور باید بر اساس متراژ ساختمان، ارتفاع لولهکشی و نوع سیستم گرمایشی یا سرمایشی انتخاب شود تا بازده مناسبی داشته باشد.
